楼梯电灯开关电路

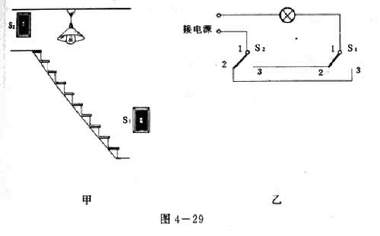

在楼梯(或楼道)中间安装的电灯,需要在楼梯的上、下两头都能控制它(图4-29甲)当上楼梯时,能用下面的开关S1开灯,人上了楼梯以后,能用上面的开关S2关灯;当下楼梯时,能用S2开灯,用S1关灯。图4-29乙是用两个单刀双掷开关控制一盏灯的电路图。单刀双掷开关的掷刀可以绕轴1转动,或者跟触头2接触或者跟触头3接触。分析一下S1、S2中的任何一个都能开灯、关灯的道理按照图4-29乙所示的电路图,在木板上用电池、小灯泡、两个单刀双掷开关组成电路,并且试验这个电路中的两个开关是不是都能开灯、关灯。如果没有单刀双掷开关,可以采取代替的办法,例如在木板上接三个圈钉分别代替轴1和触头2、3,用一段铜线代替掷万,接在1、2间,或置接在1、3间。
